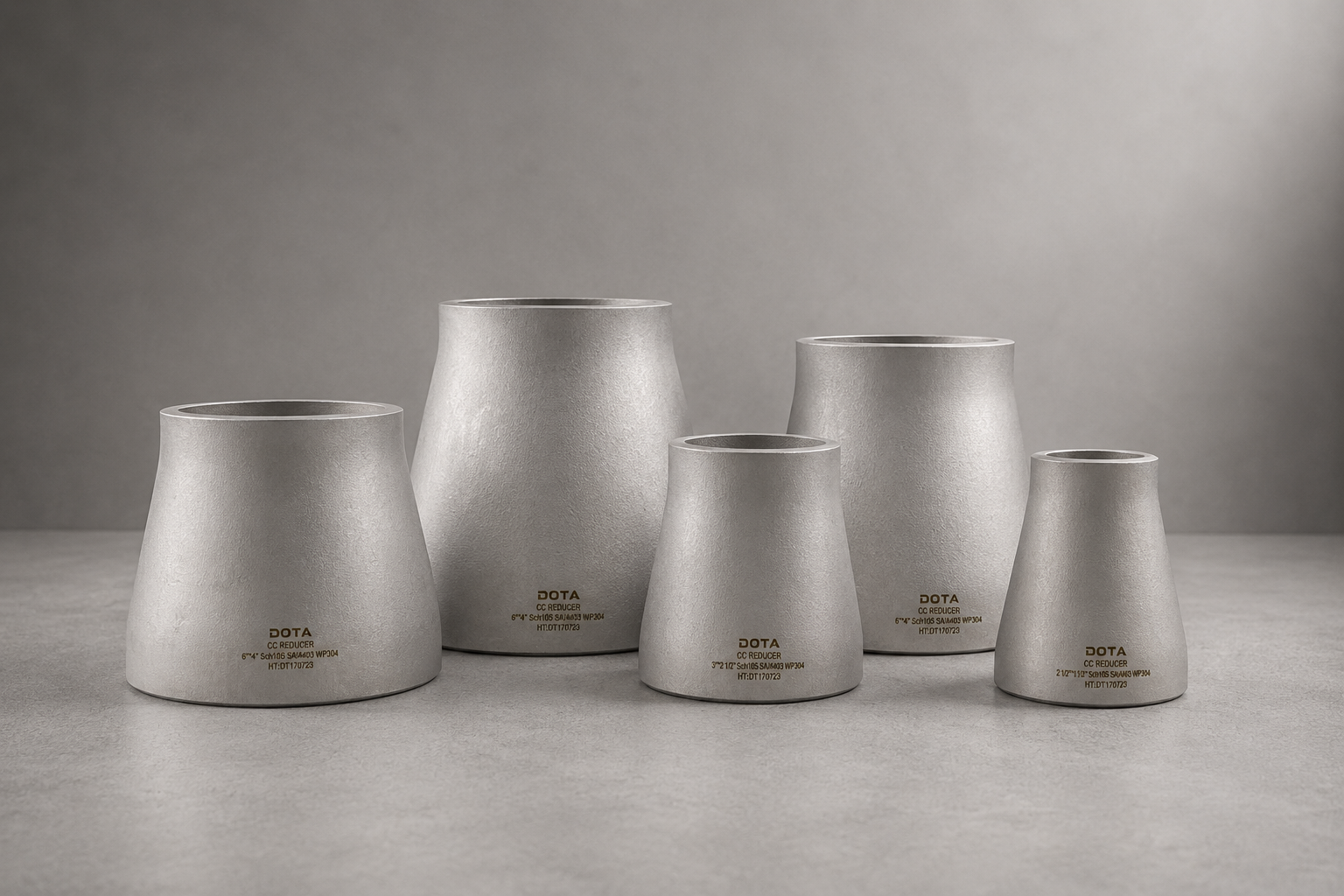

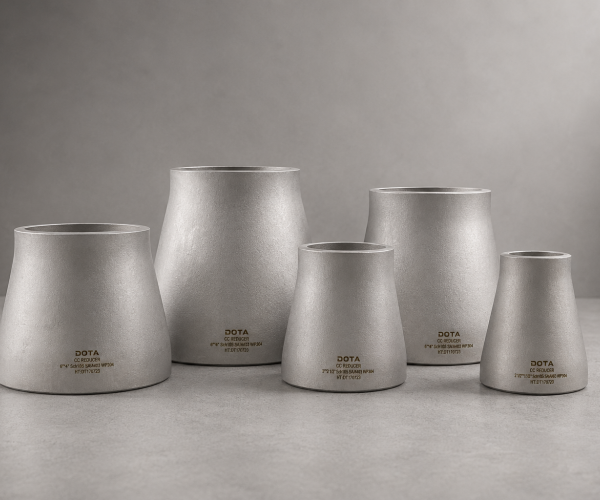

Tên sản phẩm : Bầu giảm inox
Vật liệu : Inox 304 - inox 316
Tiêu chuẩn vật liệu : ASTM A403
Tiêu chuẩn kích thước : ASME B16.9
Độ dày : Theo ASME B36.19
Kểu kết nối: Hàn đối đầu
Quy cách:DN15 - DN500
Bề mặt: NO1
Xuất xứ : Trung Quốc
Thương hiệu : DOTA ( Việt Nam )
Tình trạng : Hàng sẵn kho
Bầu giảm inox là phụ kiện đường ống được sử dụng để kết nối hai đoạn ống có kích thước khác nhau, giúp chuyển đổi đường kính và duy trì sự liên kết trong hệ thống đường ống. Sản phẩm thường được sử dụng dưới hai dạng chính là bầu giảm đồng tâm (Con
centric Reducer) và bầu giảm lệch tâm (Eccentric Reducer), tùy theo thiết kế và yêu cầu vận hành của hệ thống.
DOTA cung cấp bầu giảm inox 304, 304L, 316 và 316L với nhiều quy cách DN/NPS, độ dày theo Schedule và kiểu kết nối hàn đối đầu (Butt Weld). Đối với bầu giảm hàn, các tiêu chuẩn thường được sử dụng gồm ASTM A403 cho vật liệu và ASME B16.9 cho kích thước, dung sai của phụ kiện hàn đối đầu; kích thước đường ống liên quan có thể được tham chiếu theo ASME B36.19M.
Sản phẩm được ứng dụng trong hệ thống đường ống công nghiệp, xử lý nước, thực phẩm – đồ uống, hóa chất, dược phẩm, năng lượng, nhà máy và các công trình kỹ thuật. DOTA cung cấp nhiều quy cách bầu giảm inox, hỗ trợ kiểm tra thông số, báo giá theo danh sách vật tư hoặc BOQ và giao hàng đến công trình trên toàn quốc.
Bảng thông số
| Nominal size | OD | Center to end | |
| Inch | DN | D1 x D2 | H |
| 3/4" x 1/2" | 20 x 15 | 26.7 x 21.3 | 38 |
| 3/4" x 3/8" | 20 x 10 | 26.7 x 17.1 | |
| 1" x 3/4" | 25 x 20 | 33.4 x 26.7 | 51 |
| 1" x 1/2" | 25 x 15 | 33.4 x 21.3 | |
| 1 1/4" x 1" | 32 x 25 | 42.2 x 33.4 | 51 |
| 1 1/4" x 3/4" | 32 x 20 | 42.2 x 26.7 | |
| 1 1/4" x 1/2" | 32 x 15 | 42.2 x 21.3 | |
| 1 1/2" x 1 1/4" | 40 x 32 | 48.3 x 42.2 | 64 |
| 1 1/2" x 1" | 40 x 25 | 48.3 x 33.4 | |
| 1 1/2" x 3/4" | 40 x 20 | 48.3 x 26.7 | |
| 1 1/2" x 1/2" | 40 x 15 | 48.3 x 21.3 | |
| 2" x 1 1/2" | 50 x 40 | 60.3 x 48.3 | 76 |
| 2" x 1 1/4" | 50 x 32 | 60.3 x 42.2 | |
| 2" x 1" | 50 x 25 | 60.3 x 33.4 | |
| 2" x 3/4" | 50 x 20 | 60.3 x 26.7 | |
| 2 1/2" x 2" | 65 x 50 | 73 x 60.3 | 89 |
| 2 1/2" x 1 1/2" | 65 x 40 | 73 x 48.3 | |
| 2 1/2" x 1 1/4" | 65 x 32 | 73 x 42.2 | |
| 2 1/2" x 1" | 65 x 25 | 73 x 33.4 | |
| 3" x 2 1/2" | 80 x 65 | 88.9 x 73 | 89 |
| 3" x 2" | 80 x 50 | 88.9 x 60.3 | |
| 3" x 1 1/2" | 80 x 40 | 88.9 x 48.3 | |
| 3" x 1 1/4" | 80 x 32 | 88.9 x 42.2 | |
| 3" x 1" | 80 x 25 | 88.9 x 33.4 | |
| 3 1/2" x 3" | 90 x 80 | 101.6 x 88.9 | 102 |
| 3 1/2" x 2 1/2" | 90 x 65 | 101.6 x 73 | |
| 3 1/2" x 2" | 90 x 50 | 101.6 x 60.3 | |
| 3 1/2" x 1 1/2" | 90 x 40 | 101.6 x 48.3 | |
| 3 1/2" x 1 1/4" | 90 x 32 | 101.6 x 42.2 | |
| 4" x 3 1/2" | 100 x 90 | 114.3 x 101.6 | 102 |
| 4" x 3" | 100 x 80 | 114.3 x 88.9 | |
| 4" x 2 1/2" | 100 x 65 | 114.3 x 73 | |
| 4" x 2" | 100 x 50 | 114.3 x 60.3 | |
| 4" x 1 1/2" | 100 x 40 | 114.3 x 48.3 | |
| 5" x 4" | 125 x 100 | 141.3 x 114.3 | 127 |
| 5" x 3 1/2" | 125 x 90 | 141.3 x 101.6 | |
| 5" x 3" | 125 x 80 | 141.3 x 88.9 | |
| 5" x 2 1/2" | 125 x 65 | 141.3 x 73 | |
| 5" x 2" | 125 x 50 | 141.3 x 60.3 | |
| 6" x 5" | 150 x 125 | 168.3 x 141.3 | 140 |
| 6" x 4" | 150 x 100 | 168.3 x 114.3 | |
| 6" x 3 1/2" | 150 x 90 | 168.3 x 101.6 | |
| 6" x 3" | 150 x 80 | 168.3 x 88.9 | |
| 6" x 2 1/2" | 150 x 65 | 168.3 x 73 | |
| 8" x 6" | 200 x 150 | 219.1 x 168.3 | 152 |
| 8" x 5" | 200 x 125 | 219.1 x 141.3 | |
| 8" x 4" | 200 x 100 | 219.1 x 114.3 | |
| 8" x 3 1/2" | 200 x 90 | 219.1 x 101.6 | |
| 10" x 8" | 250 x 200 | 273 x 219.1 | 178 |
| 10" x 6" | 250 x 150 | 273 x 168.3 | |
| 10" x 5" | 250 x 125 | 273 x 141.3 | |
| 10" x 4" | 250 x 100 | 273 x 114.3 | |
| 12" x 10" | 300 x 250 | 323.8 x 273 | 203 |
| 12" x 8" | 300 x 200 | 323.8 x 219.1 | |
| 12" x 6" | 300 x 150 | 323.8 x 168.3 | |
| 12" x 5" | 300 x 125 | 323.8 x 141.3 | |
| 14" x 12" | 350 x 300 | 355.6 x 323.8 | 330 |
| 14" x 10" | 350 x 250 | 355.6 x 273 | |
| 14" x 8" | 350 x 200 | 355.6 x 219.1 | |
| 14" x 6" | 350 x 150 | 355.6 x 168.3 | |
| 16 " x 14" | 400 x 350 | 406.4 x 355.6 | 356 |
| 16 " x 12" | 400 x 300 | 406.4 x 323.8 | |
| 16 " x 10" | 400 x 250 | 406.4 x 273 | |
| 16 " x 8" | 400 x 200 | 406.4 x 219.1 | |
| 16 " x 6" | 400 x 150 | 406.4 x 168.3 | |
| 18" x 16" | 450 x 400 | 457 x 406.4 | 381 |
| 18" x 14" | 450 x 350 | 457 x 355.6 | |
| 18" x 12" | 450 x 300 | 457 x 323.8 | |
| 18" x 10" | 450 x 250 | 457 x 273 | |
| 18" x 8" | 450 x 200 | 457 x 219.1 | |
| 20" x 18" | 500 x 450 | 508 x 457 | 508 |
| 20" x 16" | 500 x 400 | 508 x 406.4 | |
| 20" x 14" | 500 x 350 | 508 x 355.6 | |
| 20" x 12" | 500 x 300 | 508 x 323.8 | |
| 20" x 10" | 500 x 250 | 508 x 273 | |
| 22" x 20" | 550 x 500 | 559 x 508 | 508 |
| 22" x 18" | 550 x 450 | 559 x 457 | |
| 22" x 16" | 550 x 400 | 559 x 406.4 | |
| 22" x 14" | 550 x 350 | 559 x 355.6 | |
| 22" x 12" | 550 x 300 | 559 x 323.8 | |
| 24" x 22" | 600 x 550 | 610 x 559 | 508 |
| 24" x 20" | 600 x 500 | 610 x 508 | |
| 24" x 18" | 600 x 450 | 610 x 457 | |
| 24" x 16" | 600 x 400 | 610 x 406.4 | |
| 24" x 14" | 600 x 350 | 610 x 355.6 | |
| 24" x 12" | 600 x 300 | 610 x 323.8 | |
| 26" x 24" | 650 x 600 | 660 x 610 | 610 |
| 26" x 22" | 650 x 550 | 660 x 559 | |
| 26" x 20" | 650 x 500 | 660 x 508 | |
| 26" x 18" | 650 x 450 | 660 x 457 | |
| 26" x 16" | 650 x 400 | 660 x 406.4 | |
| 26" x 14" | 650 x 350 | 660 x 355.6 | |
| 28" x 26" | 700 x 650 | 711 x 660 | 610 |
| 28" x 24" | 700 x 600 | 711 x 610 | |
| 28" x 22" | 700 x 550 | 711 x 559 | |
| 28" x 20" | 700 x 500 | 711 x 508 | |
| 28" x 18" | 700 x 450 | 711 x 457 | |
| 28" x 16" | 700 x 400 | 711 x 406.4 | |
| 28" x 14" | 700 x 350 | 711 x 355.6 | |
| 30" x 28" | 750 x 700 | 762 x 711 | 610 |
| 30" x 26" | 750 x 650 | 762 x 660 | |
| 30" x 24" | 750 x 600 | 762 x 610 | |
| 30" x 22" | 750 x 550 | 762 x 559 | |
| 30" x 20" | 750 x 500 | 762 x 508 | |
| 30" x 18" | 750 x 450 | 762 x 457 | |
| 30" x 16" | 750 x 400 | 762 x 406.4 | |
| 30" x 14" | 750 x 350 | 762 x 355.6 | |
| 32" x 30" | 800 x 750 | 813 x 762 | 610 |
| 32" x 28" | 800 x 700 | 813 x 711 | |
| 32" x 26" | 800 x 650 | 813 x 660 | |
| 32" x 24" | 800 x 600 | 813 x 610 | |
| 32" x 22" | 800 x 550 | 813 x 559 | |
| 32" x 20" | 800 x 500 | 813 x 508 | |
| 34" x 32" | 850 x 800 | 864 x 813 | 610 |
| 34" x 30" | 850 x 750 | 864 x 762 | |
| 34" x 28" | 850 x 700 | 864 x 711 | |
| 34" x 26" | 850 x 650 | 864 x 660 | |
| 34" x 24" | 850 x 600 | 864 x 610 | |
| 34" x 22" | 850 x 550 | 864 x 559 | |
| 36 x 34" | 900 x 850 | 914 x 864 | 610 |
| 36 x 32" | 900 x 800 | 914 x 813 | |
| 36 x 30" | 900 x 750 | 914 x 762 | |
| 36 x 28" | 900 x 700 | 914 x 711 | |
| 36 x 26" | 900 x 650 | 914 x 660 | |
| 36 x 24" | 900 x 600 | 914 x 610 | |
| 36 x 22" | 900 x 550 | 914 x 559 | |
| 38" x 36" | 950 x 900 | 965 x 914 | 610 |
| 38" x 34" | 950 x 850 | 965 x 864 | |
| 38" x 32" | 950 x 800 | 965 x 813 | |
| 38" x 30" | 950 x 750 | 965 x 762 | |
| 38" x 28" | 950 x 700 | 965 x 711 | |
| 38" x 26" | 950 x 650 | 965 x 660 | |
| 38" x 24" | 950 x 600 | 965 x 610 | |
| 40" x 38" | 1000 x 950 | 1016 x 965 | 610 |
| 40" x 36" | 1000 x 900 | 1016 x 914 | |
| 40" x 34" | 1000 x 850 | 1016 x 864 | |
| 40" x 32" | 1000 x 800 | 1016 x 813 | |
| 40" x 30" | 1000 x 750 | 1016 x 762 | |
| 40" x 28" | 1000 x 700 | 1016 x 711 | |
| 42" x 40" | 1050 x 1000 | 1067 x 1016 | 610 |
| 42" x 38" | 1050 x 950 | 1067 x 965 | |
| 42" x 36" | 1050 x 900 | 1067 x 914 | |
| 42" x 34" | 1050 x 850 | 1067 x 864 | |
| 42" x 32" | 1050 x 800 | 1067 x 813 | |
| 42" x 30" | 1050 x 750 | 1067 x 762 | |
| 42" x 28" | 1050 x 700 | 1067 x 711 | |
| 44" x 42" | 1100 x 1050 | 1118 x 1067 | 610 |
| 44" x 40" | 1100 x 1000 | 1118 x 1016 | |
| 44" x 38" | 1100 x 950 | 1118 x 965 | |
| 44" x 36" | 1100 x 900 | 1118 x 914 | |
| 44" x 34" | 1100 x 850 | 1118 x 864 | |
| 44" x 32" | 1100 x 800 | 1118 x 813 | |
| 46" x 44" | 1150 x 1100 | 1168 x 1118 | 711 |
| 46" x 42" | 1150 x 1050 | 1168 x 1067 | |
| 46" x 40" | 1150 x 1000 | 1168 x 1016 | |
| 46" x 38" | 1150 x 950 | 1168 x 965 | |
| 46" x 36" | 1150 x 900 | 1168 x 914 | |
| 46" x 34" | 1150 x 850 | 1168 x 864 | |
BẦU GIẢM ĐỒNG TÂM LÀ GÌ?
Bầu giảm đồng tâm (Concentric Reducer) là loại phụ kiện có hai đầu ống nằm trên cùng một trục tâm, đường kính giảm dần từ đầu lớn xuống đầu nhỏ.
Loại bầu giảm này thường được sử dụng khi hệ thống yêu cầu tuyến ống giảm kích thước theo một trục thẳng và không cần duy trì đáy hoặc đỉnh đường ống ở cùng một cao độ.
Ví dụ:
DN100 × DN50 Concentric Reducer
có đầu lớn DN100 và đầu nhỏ DN50, hai đầu nằm trên cùng một trục tâm.
Bầu giảm lệch tâm (Eccentric Reducer) là phụ kiện có hai đầu ống có trục tâm lệch nhau, giúp chuyển đổi đường kính nhưng duy trì một phía của tuyến ống tương đối thẳng theo yêu cầu thiết kế.
Bầu giảm lệch tâm thường được lựa chọn khi việc giữ cao độ đáy hoặc đỉnh đường ống có ý nghĩa đối với thiết kế và vận hành hệ thống.
Có hai cách bố trí phổ biến:
Việc lựa chọn kiểu đặt cần căn cứ vào thiết kế đường ống, hướng dòng chảy, thiết bị kết nối và yêu cầu vận hành thực tế.
| Tiêu chí | Đồng tâm | Lệch tâm |
|---|---|---|
| Tên tiếng Anh | Concentric Reducer | Eccentric Reducer |
| Trục hai đầu | Cùng trục | Lệch trục |
| Hình dạng | Thu nhỏ đều quanh tâm | Thu nhỏ lệch về một phía |
| Ứng dụng | Tuyến ống thẳng đứng hoặc bố trí phù hợp | Hệ thống cần duy trì cao độ đỉnh/đáy |
| Lắp đặt | Đơn giản | Cần xác định hướng lắp |
| Lựa chọn | Theo thiết kế hệ thống | Theo thiết kế và điều kiện vận hành |
ASTM A403 là tiêu chuẩn liên quan đến các phụ kiện đường ống bằng thép không gỉ austenitic rèn, trong đó có các cấp vật liệu phù hợp cho bầu giảm inox.
Tùy cấp vật liệu, sản phẩm có thể sử dụng các mác như:
Việc lựa chọn cấp vật liệu cần căn cứ vào yêu cầu kỹ thuật và môi trường sử dụng.
Bầu giảm inox được sử dụng trong nhiều hệ thống đường ống cần chuyển đổi giữa các kích thước ống khác nhau.
Inox 304 thường được lựa chọn cho nhiều môi trường công nghiệp thông thường, trong khi inox 316/316L có thể được cân nhắc khi hệ thống yêu cầu khả năng chống ăn mòn cao hơn. Việc lựa chọn vật liệu cần dựa trên môi chất, nhiệt độ, nồng độ hóa chất và điều kiện vận hành thực tế.
