Quy Cách: DN15 - DN500
Vật Liệu: WP304/L,WP316/L
Xuất Xứ: Việt Nam - DOTA
Mô tả sản phẩm: Theo tiêu chuẩn ASTM A403
Sử dụng: Năng lượng điện, dầu khí, hóa chất, đóng tầu, thiết bị nhiệt.

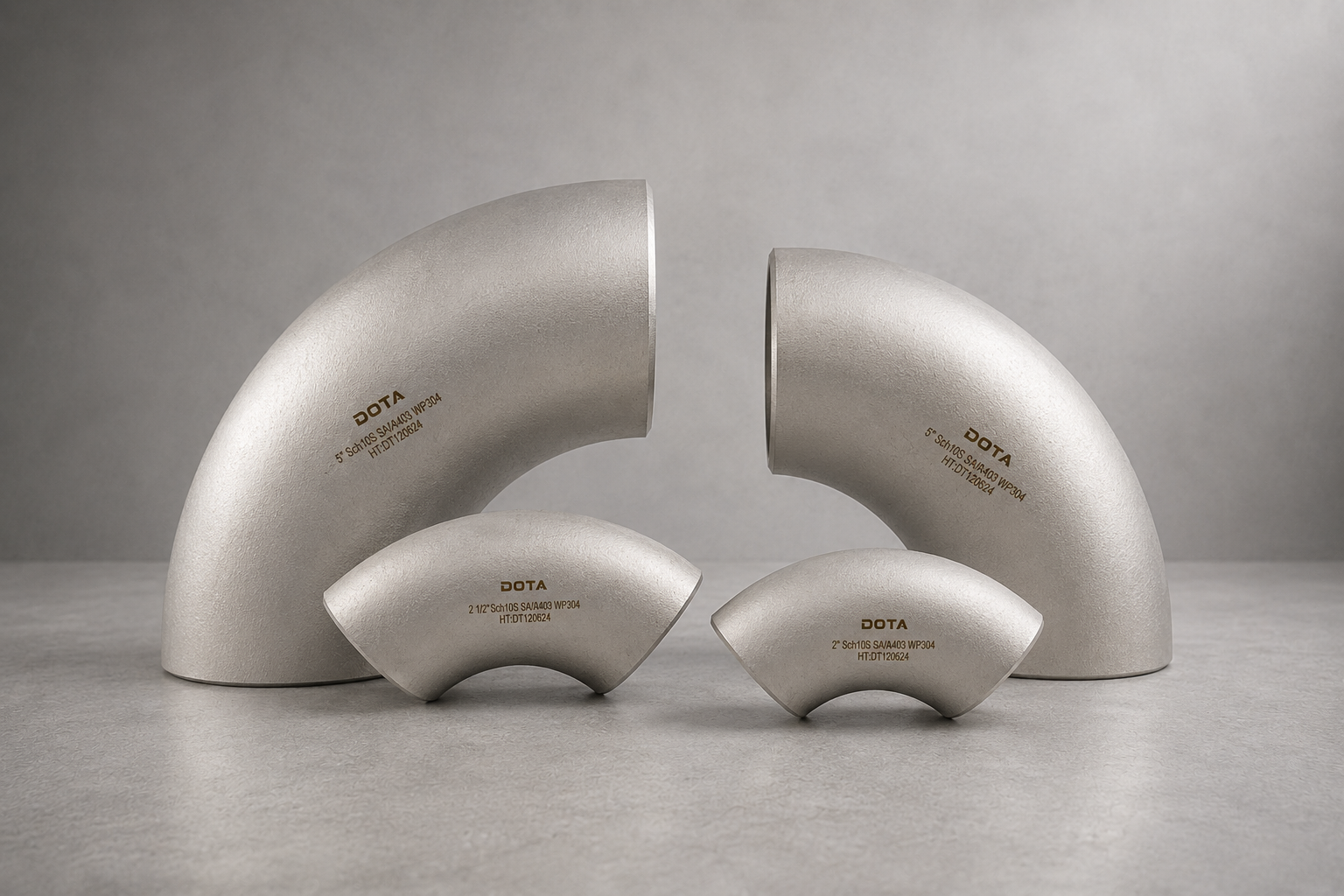

| CO INOX ASTM A403 ELBOW ASTM A403 |
|||||||||
| Nominal size | 90o Elbows | 45o Elbows | 180o Elbows | ||||||
| A | B | O | K | ||||||
| Inch | DN | OD | LR | SR | LR | LR | SR | LR | SR |
| 1/2" | 15 | 21.3 | 38 | 16 | 76 | 48 | |||
| 3/4" | 20 | 26.7 | 38 | 19 | 76 | 51 | |||
| 1" | 25 | 33.4 | 38 | 25 | 22 | 75 | 51 | 56 | 42 |
| 1 1/4" | 32 | 42.2 | 48 | 32 | 25 | 95 | 64 | 70 | 52 |
| 1 1/2" | 40 | 48.3 | 57 | 38 | 29 | 114 | 76 | 83 | 62 |
| 2" | 50 | 60.3 | 76 | 51 | 35 | 152 | 102 | 106 | 81 |
| 2 1/2" | 65 | 73 | 95 | 64 | 44 | 191 | 127 | 132 | 100 |
| 3" | 80 | 88.9 | 114 | 76 | 51 | 229 | 152 | 159 | 121 |
| 3 1/2" | 90 | 101.6 | 133 | 89 | 57 | 267 | 178 | 184 | 140 |
| 4" | 100 | 114.3 | 152 | 102 | 64 | 305 | 203 | 210 | 159 |
| 5" | 125 | 141.3 | 190 | 127 | 79 | 381 | 254 | 262 | 197 |
| 6" | 150 | 168.3 | 229 | 152 | 95 | 457 | 305 | 313 | 237 |
| 8" | 200 | 219.1 | 305 | 203 | 127 | 610 | 406 | 414 | 313 |
| 10" | 250 | 273 | 381 | 254 | 159 | 762 | 508 | 518 | 391 |
| 12" | 300 | 323.8 | 457 | 305 | 190 | 914 | 609 | 619 | 467 |
| 14" | 350 | 355.6 | 533 | 356 | 222 | 1067 | 711 | 711 | 533 |
| 16" | 400 | 406.4 | 610 | 406 | 254 | 1219 | 813 | 813 | 510 |
| 18" | 450 | 457 | 686 | 457 | 286 | 1372 | 914 | 914 | 686 |
| 20" | 500 | 508 | 762 | 508 | 318 | 1524 | 1016 | 1016 | 762 |
| 22" | 550 | 559 | 838 | 559 | 343 | 1676 | 1118 | 1118 | 838 |
| 24" | 600 | 610 | 194 | 610 | 381 | 1829 | 1219 | 1219 | 914 |
| 26" | 650 | 660 | 991 | 660 | 406 | ||||
| 28" | 700 | 711 | 1067 | 711 | 438 | ||||
| 30" | 750 | 762 | 1143 | 762 | 470 | ||||
| 32" | 800 | 813 | 1219 | 813 | 502 | ||||
| 34" | 850 | 864 | 1295 | 864 | 533 | ||||
| 36" | 900 | 914 | 1372 | 914 | 565 | ||||
| 38" | 950 | 965 | 1448 | 965 | 600 | ||||
| 40" | 1000 | 1016 | 1524 | 1016 | 632 | ||||
| 42" | 1050 | 1067 | 1600 | 1067 | 660 | ||||
| 44" | 1100 | 1118 | 1676 | 1118 | 695 | ||||
| 46" | 1150 | 1168 | 1753 | 1168 | 727 | ||||
